| วงจรอนุกรม |
วงจรไฟฟ้า
เป็นการนำเอาสายไฟฟ้าหรือตัวนำไฟฟ้าที่เป็นเส้นทางเดินให้กระแสไฟฟ้า
สามารถไหลผ่านต่อถึงกันได้นั้นเราเรียกว่า วงจรไฟฟ้า การเคลื่อนที่ของอิเล็กตรอน

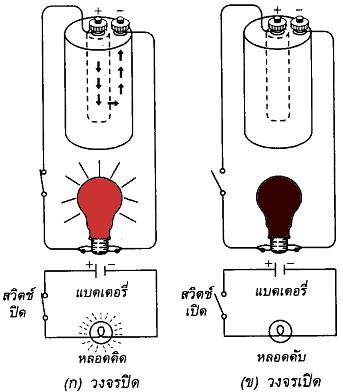

ที่อยู่ภายในวงจรจะเริ่มจากแหล่งจ่ายไฟไปยังอุปกรณ์ไฟฟ้า ดังการแสดงการต่อวงจรไฟฟ้า
เบื้องต้นโดยการต่อแบตเตอรี่ต่อเข้ากับหลอดไฟ หลอดไฟฟ้าสว่างได้เพราะว่ากระแสไฟฟ้
าสามารถไหลได้ตลอดทั้งวงจรไฟฟ้าและเมื่อ
หลอดไฟฟ้าดับก็เพราะว่ากระแสไฟฟ้าไม่สามารถไหลได้ตลอดทั้งวงจร
เนื่องจากสวิตซ์เปิดวงจรไฟฟ้าอยู่นั่นเอง |
|
จรอนุกรมหมายถึง
การนำเอาอุปกรณ์ทางไฟฟ้ามาต่อกันในลักษณะที่ปลายด้านหนึ่งของอุปกรณ์ตัวที่
1
ต่อเข้ากับอุปกรณ์ตัวที่ 2 จากนั้นนำปลายที่เหลือของอุปกรณ์ตัวที่
2 ไปต่อกับอุปกรณ์ตัวที่ 3
และจะต่อลักษณะนี้ไปเรื่อยๆ ซึ่งการต่อแบบนี้จะทำให้กระแสไฟฟ้าไหลไปในทิศทางเดียว
กระแสไฟฟ้าภายในวงจรอนุกรมจะมีค่าเท่ากันทุกๆจุด ค่าความต้านทานรวมของวงจรอนุกรมนั้นคือการนำเอาค่าความต้านทานทั้งหมดนำมารวมกัน
ส่วนแรงดันไฟฟ้าในวงจรอนุกรมนั้นแรงดันจะปรากฎคร่อมตัวต้านทานทุกตัวที่จะมีกระแสไฟฟ้า
ไหลผ่านซึ่งแรงดันไฟฟ้าที่เกิดขึ้นจะมีค่าไม่เท่ากันโดยสามารถคำนวนหาได้จากกฎของโอห์ม |
|

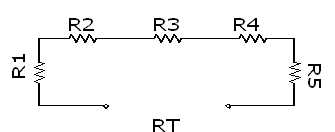

| จากรูป
RT
= R1 + R2 + R3 + R4 + R5
RT = ค่าความต้านทานรวมหรือค่าความต้านทานทั้งหมด
R1 ค่าความต้านทานตัวที่ 1
R2 ค่าความต้านทานตัวที่ 2
R3 ค่าความต้านทานตัวที่ 3
R4 ค่าความต้านทานตัวที่ 4
R5 ค่าความต้านทานตัวที่ 5

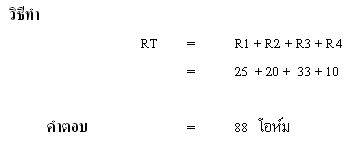

ตัวอย่าง

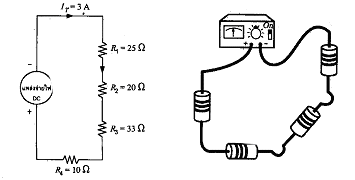

จากวงจรในรูป จงคำนวนหาค่าความต้านทานรวม
|
|
|
| ลักษณะคุณสมบัติของวงจรอนุกรม
1.
ในวงจรหรือส่วนใดส่วนหนึ่งของวงจรอนุกรมจะมีกระแสไหลผ่านในทิศทางเดียวเท่านั้น
2. แรงดันตกคร่อมที่ความต้านทานแต่ละตัวในวงจรเมื่อนำมาร่วมกันจะมีค่าเท่ากับ
แรงดันที่จ่ายให้กับวงจร
3. ค่าความต้านทานย่อยแต่ละตัวในวงจร เมื่อนำมารวมกันก็จะมีค่าเท่ากับค่าความต้านทานรวมกัน
ทั้งหมดในวงจร
4. กำลังและพลังงานไฟฟ้าที่เกิดขึ้นที่ความต้านทานย่อยแต่ละตัวในวงจร
เมื่อนำมารวมกันก็จะมีค่าเท่ากำลังและพลังงานไฟฟ้าทั้งหมดในวงจร
|
| |
